產品型號及其含義
正常工作條件
環境溫度
周圍空氣溫度為 -5℃ ~+40℃ ;
24h 的平均值不超過 +35℃ ( 特殊申明除外 )。
海拔高度
安裝地點的海拔不超過 2000m;
極限大氣條件
大氣相對濕度在周圍空氣溫度 +40℃時不超過 50%，在較低的溫度下可以有較高的相對濕度，最濕月平均最大相對濕度為 90%，同時該月的月 平均最低溫度為 +25℃ , 并考慮到因溫度變化發生在產品表面上的凝露。
污染等級 3

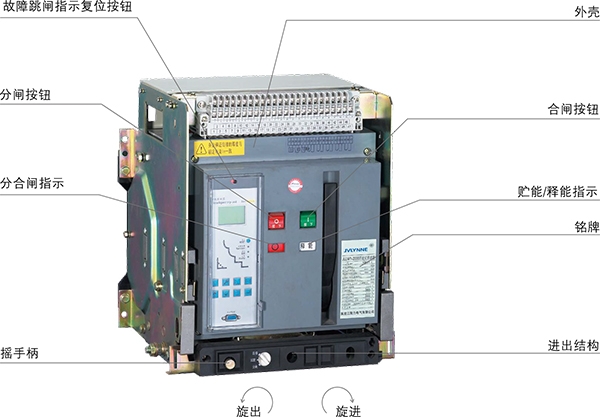

結 構
斷路器有抽屜式和固定式兩種類型
斷路器由本體和抽屜座兩部分組成。斷路器本體插入抽屜座中成為抽屜式
裝使用
安裝
將斷路器從包裝箱固定底板卸下,如為抽屜式斷路器, 首先抽出斷 路器抽屜座下部的手柄, 可靠插入抽屜座下部橫梁塑料罩殼中的 孔中, 逆時針轉動手柄, 斷路器本體會慢慢朝抽屜座外滑動, 當下 部指示導桿指到分離位置, 并且手柄已不能旋動時, 抽出手柄, 兩 只手分別抓住抽屜座上鋁把柄, 同時用力抽出斷路器本休, 到抽不 動為止, 將本體移出抽屜座, 然后將抽屜卸下底板, 并清理干凈抽屜 座內異物。以500V兆歐表檢查斷路器絕緣電阻, 在周圍介質溫度 20℃±5℃的相對濕度50%~70%應不小于24MΩ,否則應烘干。
將斷路器 (固定式)或抽屜座 (抽屜式) 放在安裝支架上, 并緊固著, 將 主回路母線直接連接到固定式斷路器母線上, 或在斷路器本體放入 抽屜座導軌上, 將手柄插入進出裝置孔中, 順時針轉動手柄, 使抽屜 座下部位置指在連接位置時, 并聽到"咔嗒"聲后, 表明斷路器本體連 接到位, 再將主回路母線連接到抽屜座母線上。
按電氣原理圖接線二次回路。
注 : 抽屜座內不得有螺母、墊片或其它異物 , 以免卡住抽屜座。 安裝前請核對產品銘牌參數是否滿足訂貨需求。
主要技術參數指標
實際價格咨詢客服。
